說到鈷酸鋰大家都不會陌生，自從索尼推出第一款商業鋰離子電池以來，鈷酸鋰材料長期以來占據鋰離子電池正極材料的霸主地位，雖然近年來動力電池對低成本、高比能電池的需求使得三元材料的市場需求快速增加，但是在消費電子產品領域鈷酸鋰仍然具有絕對優勢。

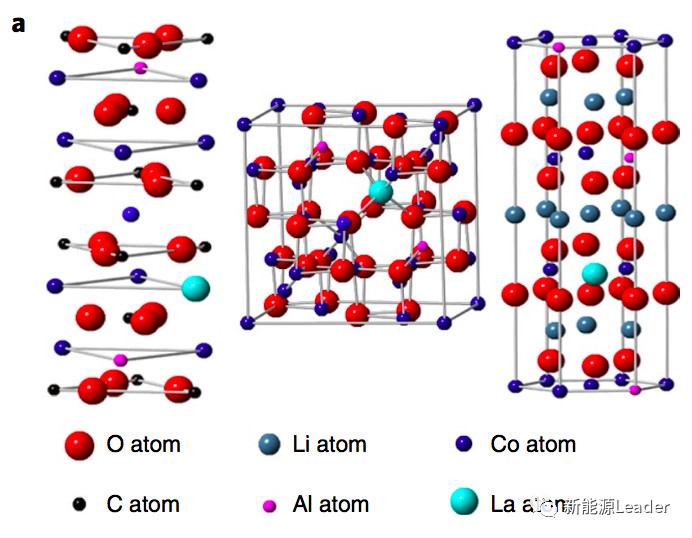

鈷酸鋰材料的理論容量為274mAh/g，但在實際使用中為了保持鈷酸鋰的結構穩定性和良好的循環性能，我們一般將充電電壓限制在4.2V左右，因此鈷酸鋰的實際使用容量也就在140mAh/g左右，近年來材料廠家通過表面包覆合、元素摻雜等手段提升了鈷酸鋰材料的結構穩定性，充電電壓可以提升至4.35V，從而使得鈷酸鋰材料的可逆容量達到165mAh/g左右，但是這仍然無法滿足高比能鋰離子電池的需求，為此華為中央研究院聯合美國阿貢國家實驗室通過La和Al摻雜，將LiCoO2的穩定電壓提高到了4.5V，可逆容量達到190mAh/g，其中La能夠增加LCO材料在c軸方向上的晶胞參數，Al則能夠起到促進Li+擴散、穩定晶體結構和防止LCO材料相變的作用，兩者相互作用顯著改善了LCO材料在高電壓下的結構穩定性，循環50次后仍然能夠保持96%的容量，并使得LCO材料的倍率性能得到了大幅提高。
通常我們認為造成LCO材料可逆容量低的因素主要是LCO材料在充電過程中發生的復雜相變，在低電壓下LCO會經歷絕緣體/金屬導體的轉變，當充電到4.2V后，LCO材料還會發生有序-無序材料轉變(O3轉變為C2/m最終轉變回O3)，當繼續充電至4.5V，O3相則會繼續轉變為H1-3或者O6相，雖然這些相變是可逆的，但是有序向無序相轉變會顯著降低Li+的擴散速度，而當繼續轉變為H1-3相時則會在材料內部產生嚴重的機械應力，在顆粒內部和顆粒之間產生裂紋，并伴隨著Li+擴散速度的降低，從而導致LCO材料的可逆容量迅速衰降，因此早期的LCO材料一般都選擇4.2V作為充電截止電壓。

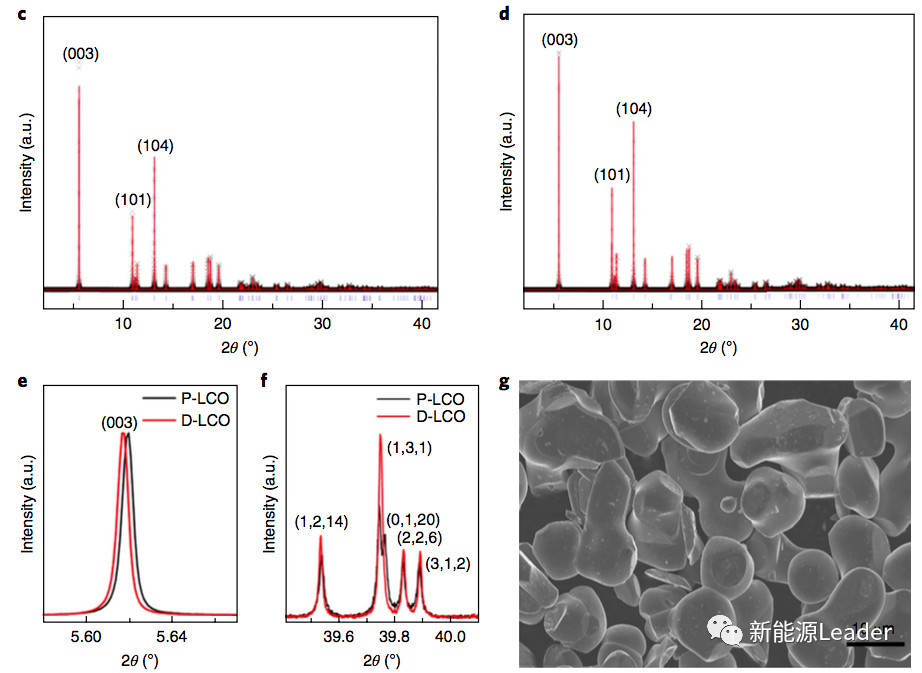

上圖為普通LCO(上圖c)和La、Al摻雜LCO(上圖d)的高分辨率XRD(HRXRD)圖譜，通過計算發現，La摻雜使得晶胞參數c從14.0545A提高到了14.0588A，增加0.03%，而晶胞參數a則從2.8159A下降到了2.8156A，下降0.01%。過渡金屬元素的溶出一直是困擾正極材料的問題，針對LCO材料中過渡金屬元素溶解狀況分析發現，普通LCO材料在60℃下存儲14天后電解液中Co的濃度達到91.1ppm，而摻雜后的LCO材料的Co溶出僅為4.2ppm，表明La、Al摻雜能夠顯著的改善LCO材料的晶體結構穩定性。

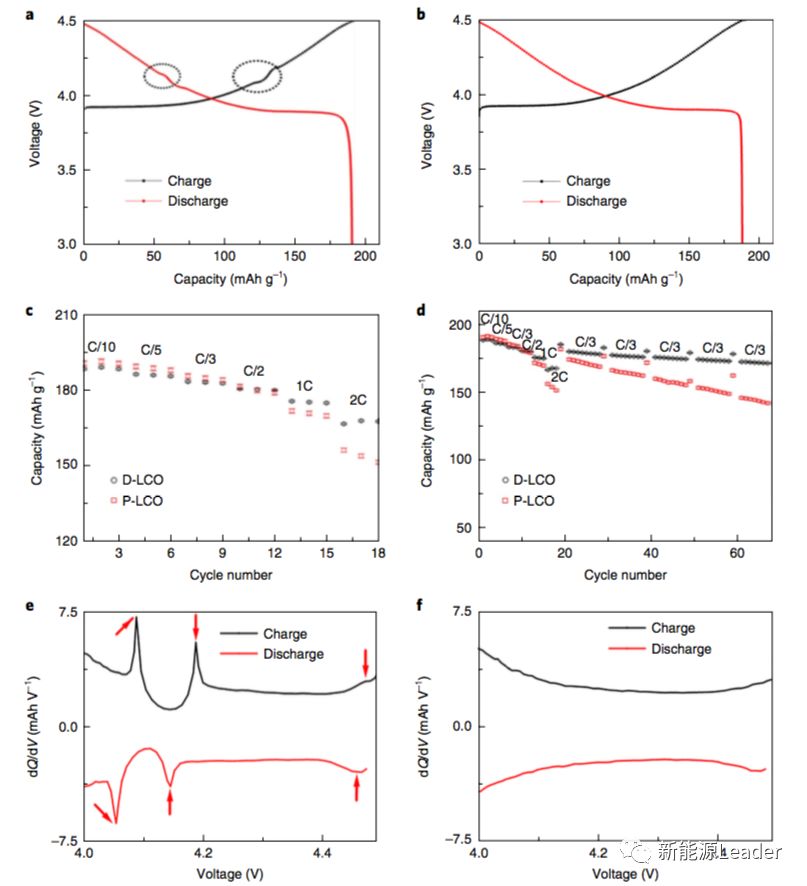

電化學測試表明摻雜和非摻雜的LCO材料在充電到4.5V時均能夠發揮出190mAh/g的容量，達到其理論容量的70%左右，但是當我們對比兩種材料的倍率性能和循環性能時就能夠發現，摻雜后的LCO材料在循環和倍率性能得到了明顯的提升，例如在2C倍率下，摻雜LCO材料的容量可達167mAh/g，要比不摻雜的LCO高出14mAh/g，在循環性能方面摻雜LCO材料在循環50次后容量保持率可達96%，而非摻雜LCO材料的容量保持率僅為84%，遠低于La、Al摻雜LCO材料。電化學性能測試結果表明La、Al摻雜不僅僅能夠提升LCO材料晶體結構的穩定性，改善LCO的循環性能，還能夠提高Li+的擴散速度，從而提高倍率性能。
材料的dQ/dV曲線是反應材料相變的重要參考點，從沒有摻雜的LCO材料的dQ/dV曲線(上圖e)上能夠看到，材料在4.1V、4.2V和4.46V出現了三個峰值，其中4.1V、4.2V對應的為材料的有序-無序結構轉變，而在4.46V處的峰則表示材料進一步發生相變，而我們反觀經過摻雜處理的LCO材料在相同的電壓范圍內沒有出現峰值，表明La和Al摻雜很好的抑制了LCO材料的相變。
原位X涉嫌衍射分析揭示了LA、Al摻雜提高LCO材料循環性能的原因，從下圖中能夠看到摻雜后的LCO材料除了在低電壓范圍內有一個絕緣體-金屬導體的轉變外，在整個電壓范圍內都是單相固溶體結構，而沒有摻雜的LCO材料在整個電壓范圍內發生了一系列的相變反應。從下圖b和c來看在脫Li的過程中沒有摻雜的LCO材料的晶胞參數c變化明顯要好于經過摻雜的LCO材料，因此導致沒有摻雜的LCO在脫Li過程中晶胞體積膨脹達到3.63%，而經過摻雜處理的LCO僅為2.97%，這極大的減少了LCO在脫Li過程中顆粒內部和顆粒之間應力的產生，提升了LCO材料的循環性能。

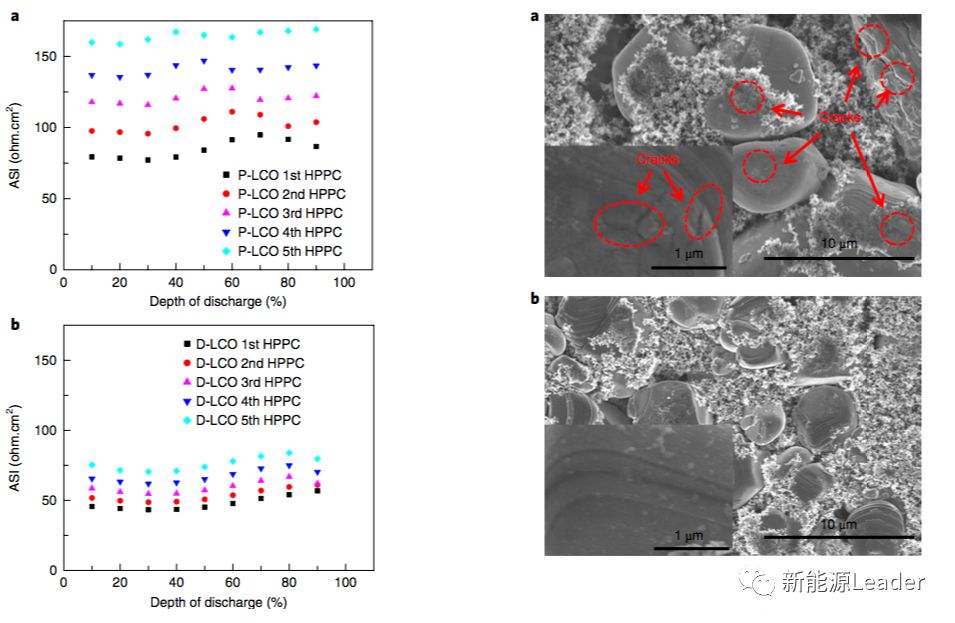

通過對LCO材料的比面電阻進行分析發現，沒有摻雜處理的LCO材料在循環過程中比面電阻上升的很快，而經過摻雜處理后的LCO材料循環過程中電極的比面電阻僅有輕微的升高，這主要是因為La、Al摻雜很好的抑制了脫Li過程中的LCO材料的相變，從而減輕了材料中的應力，避免了循環過程中LCO材料裂紋的產生。而沒有摻雜的LCO材料由于脫Li過程中LCO中存在多種相變，因此導致了LCO材料在循環過程中積累了大量的應力，從而在顆粒表面產生了許多的裂縫，從而加劇了電解液在LCO材料表面的分解，導致電阻迅速增加。
華為中央研究院和阿貢實驗室的科研人員們緊密合作，通過在LCO材料中摻入少量的La和Al很好的抑制了在脫Li過程中LCO材料發生的相變，減輕了顆粒內部和顆粒之間的應力產生和積累，從而減少了循環過程中LCO顆粒表面裂紋的產生，極大的提升了LCO材料在4.5V高電壓下的循環穩定性，同時使得LCO材料的可逆容量達到190mAh/g，遠高于目前的高壓鈷酸鋰材料(4.35V，165mAh/g)。同時La、Al摻雜還顯著的提升了Li+在LCO材料那的擴散速度，提升了材料的倍率性能。最后，小編要說一句：“科研不是口號，喊喊就行了，科研是投入真金白銀搞出來的，向華為致敬!”
